| 产品特性：通用性 | 是否进口：是 | 原产国/地区：美国 |
| 加工定制：否 | 品牌：On-Trak | 型号：PSM 2-10 |
| 类型：位置传感模块 | 重量：0.10Kg | 产品用途：工业实验 |
| 规格：常规 |
产品咨询 龚经理 18721868497 微信同号

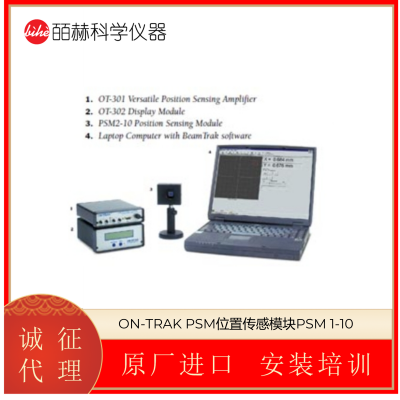

On-trak PSM位置传感模块PSM 1-10/PSM 2-2/PSM 2-4/PSM 2-10
On-trak PSM 系列位置传感模块 位置传感探测器 位置传感放大器
On-Trak 位置传感模块是完全封装的位置传感探测器，当与 On-Trak 位置传感放大器一起使用时，可提供模拟输出 与探测器有效区域上光点的位置成正比。然而，真正让他们与众不同的是他们***即插即用设计。从不 位置感应这么方便吗…或准确。
***，即插即用解决方案。
不再需要烦恼地使用面包板、焊接、切割和布线。相反，所有 On-Trak 正电子传感模块 （PSM） 都包含一个超小型 9 针连接器，可直接插入任何 On-Trak 位置传感放大器。只需插上电源即可。就这么简单。
单、双边、象限。
从几种不同的配置中进行选择;每个模块都包含一个线性、双边、四边或象限位置传感探测器。所有模块都采用便捷的封装，可以同时监测位置和光强度。
位置传感模块有两种封装尺寸：标准和紧凑型。标准尺寸为 2.8 英寸 x 2.45 英寸 x 1.125 英寸。紧凑型尺寸为 1.25 英寸 x 1.25 英寸 x 0.975 英寸。
过滤器和过滤器支架适配器。
恶劣的环境照明条件？没关系。每个模块都可以轻松接受一整套可选滤波器，以减少环境光引起的噪声影响。此外，每个模块都包含一个过滤器支架，无需额外费用。
标准安装孔。
所有 PSM 均具有标准安装孔，可轻松安装到您现有的实验室设备上。无论您的柱子和支架是 1/4 – 20 还是 8/32，您都可以在几分钟内启动并运行。
坚固的铝制外壳。
On-Trak 位置传感模块封装在坚固的铝制外壳中，以保护您的投资。
| 型 | 有效面积 （mm） | 检测器类型 | 波长范围 | 封装类型 | 典型分辨率 | 典型线性度 |
| PSM 1-2.5 | 2.5 x 0.6 | 线性硅 | 400-1100 纳米 | 紧凑的 | 62.5 纳米 | 0.1% |
| PSM 1-5 | 5.0 x 1.0 | 线性硅 | 400-1100 纳米 | 紧凑的 | 125 纳米 | 0.1% |
| PSM 1-10 | 10,0 x 2.0 | 线性硅 | 400-1100 纳米 | 标准 | 250 纳米 | 0.1% |
| PSM 1-20 | 约20.0 x 3.0 | 线性硅 | 400-1100 纳米 | 标准 | 500 纳米 | 0.1% |
| PSM 1-30 | 30.0 x 4.0 | 线性硅 | 400-1100 纳米 | 标准 | 750 纳米 | 0.1% |
| PSM 2-2 | 2.0 x 2.0 | 双侧硅 | 400-1100 纳米 | 紧凑的 | 50 纳米 | 0.3% |
| PSM 2-3I | 3.0 x 3.0 | 象限 InGaAs | 900-1700 纳米 | 紧凑的 | 100 纳米 | 不适用* |
| PSM 2-4 | 4.0 x 4.0 | 双侧硅 | 400-1100 纳米 | 紧凑的 | 100 纳米 | 0.3% |
| PSM 2-4Q | 4.0 x 4.0 | Quadrant Silicon | 400-1100 纳米 | 紧凑的 | 100 纳米 | 不适用* |
| PSM 2-5G | 5.0 x 5.0 | 枕形四边锗 | 800-1800 纳米 | 紧凑的 | 5 微米 | – |
| PSM 2-10 | 10.0 x 10.0 | 双侧硅 | 400-1100 纳米 | 标准 | 250 纳米 | 0.3% |
| PSM 2-10Q | 9.0 x 9.0 | Quadrant Silicon | 400-1100 纳米 | 标准 | 100 纳米 | 不适用* |
| PSM 2-10G | 10.0 x 10.0 | 枕形四边锗 | 800-1800 纳米 | 标准 | 5 微米 | – |
| PSM 2-20 | 约20.0 x 20.0 | 双侧硅 | 400-1100 纳米 | 标准 | 500 纳米 | 0.3% |
| PSM 2-45 | 45.0 x 45.0 | 双侧硅 | 400-1100 纳米 | 标准 | 1.25 微米 | 0.3% |
* 用于归零应用
PSM 附件
型号描述
F12.5-632.2 12.5 mm 滤光片。632.8 纳米，+2.0/-0 纳米。
FWHM 10 + 2 纳米。50% 透射率
F25-632.8 25 mm 滤光片。632.8 纳米，+2.0/-0 纳米。
FWHM 10 + 2 纳米。50% 透射率
F12.5-635 12.5 mm 滤光片。635 nm，+5.0/-0 nm。
FWHM 10 + 2 纳米。50% 透射率
F25-635 25 mm 滤光片。635 nm，+5.0/-0 nm。
FWHM 10 + 2 纳米。50% 透射率
F12.5-670 12.5 mm 滤光片。670 nm，+3.0/-0 nm。
FWHM 10 + 2 纳米。50% 透射率
F25-670 25 mm 滤光片。670 nm，+3.0/-0 nm。
FWHM 10 + 2 纳米。50% 透射率
F12.5-HA 12.5 mm 空白滤光片支架适配器
F25-HA 25 mm 空白滤光片支架适配器
CA-DB9MM-5 5 英尺模压电缆。DB9 连接器
CA-SC10FR-3 3 英尺带状电缆。10 针插座连接器。
未终止
PS-3 系列柱和站
